TED / PAT modelos HTTP _ séries TH / PH
PROTOCOLO HTTP _ descritivo de funções e comandos: Link > Descrição Protocolo TED _ HTTP
CARACTERÍSTICAS / CONFIGURAÇÃO
ÍNDICE:
1 – Teclados e Visor
2 – Configuração
3 – Menú de atalhos
4 – Operação
5 – Interfaces para conexão de periféricos e monitoramento
6 – Protocolo e Comandos
7 – Recursos para portabilidade à aplicações
1 – TECLADOS E VISOR _

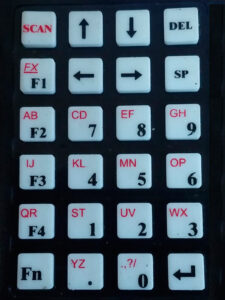

1.1 – TECLADO MODELOS 24TECLAS – PORTÁTEIS
Teclas especiais:
– Seta p/ baixo p/ esquerda = ENTER
– FX(F1) = ativa letras maiúsculas/minúsculas
– Fn = ativa menú atalhos
– DEL = apaga os últimos caracteres digitados um a um, ou apaga linha inteira qdo. pressionado + 1 seg.
– SP = barra de espaço
– SCAN = ativa leitor de código de barras
– F1 = A + Enter
– F2 = B + Enter
– F3 = C + Enter
– F4 = D + Enter
– Seta p/ baixo (cjto. de 4 setas) = muda status “ligado / desligado” nas configuração wi-fi
1.2 – TECLADO MODELOS 16 TECLAS – FIXOS
Teclas especiais:
E = ENTER
F3 = A + Enter
F2 = B + Enter
F1 = C + Enter
Enter + seta p/ esquerda = ativa menu de atalhos
Seta p/ esquerda = apaga os últimos caracteres digitados um a um, ou apaga linha inteira qdo. pressionado + 1 seg.
F1 pressionado por + de 1 segundo = ativa letras maiúsculas/minúsculas
F1 pressionado + Enter = muda status “ligado / desligado” nas situações de configuração de sistema de comunicação.
USO DAS TECLAS
Os números são ativados através da digitação normal e intuitiva das teclas.
Para ativar as letras ( 2 por tecla ) posicionadas acima dos números, deve-se segurar a tecla por 1 segundo para as letras à esquerda e por cerca de 2 segundos para as letras à direita.

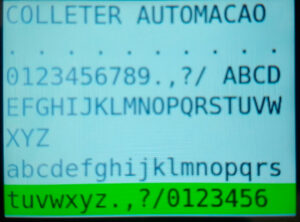

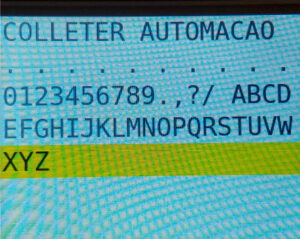

Para diferenciar as letras em maiúsculas ou minúsculas, deve-se usar a tecla especial FX(F1) nos modelos com teclado de 24 teclas de silicone, ou usar a tecla F1 pressionada por mais de 1 segundo nos modelos de 16 teclas _ ela torna a linha digitada na cor amarela quando ativado letras em maiúsculo e torna a linha digitada em verde quando ativado letras em minúsculo, conforme abaixo:
VISOR _ Possui 7 linhas X 19 caracteres alfanuméricos por linha
2 – CONFIGURAÇÃO _ MODO DE COMUNICAÇÃO _
Possui opção de comunicação via cabo ( LAN ) através do conectos RJ-45 – Ethernet, ou comunicação sem fio Wi-Fi 802.11b/g/n via antena interna com booster para distâncias de até 200 metros.

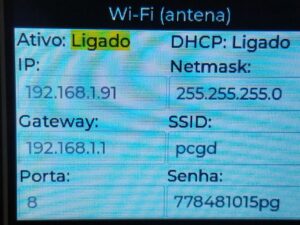

Em ambos os casos é possível configurar endereço IP ( IP fixo ou automático – DHCP ) / Máscara / Porta / Gateway e no caso da opção Wi-Fi campo para inserção do nome da rede Wi-fi ( SSID ) e Senha da rede.
Após ligado o TED indicará no visor “Conectando”. Pressione a tecla ENTER para entrar no menú de configuração. A partir daí utilize a tecla “1” para ir habilitando as opções.
Após configurados os parâmetros acima, desligue o TED e ligue novamente.
Após a indicação “Conectando” virá a indição “X rede OK – HOST não conectado” … significa que encontrou a rede e está logado corretamente nela, mas ainda não encontrou a aplicação ( software ).
Assim que a aplicação “subir” e for encontrada, indicará “Conectado”.
3 – MENÚ DE ATALHOS
– Promove a extensão inteligente do teclado colocando no visor dados fixos a serem enviados ao HOST de maneira ágil e prática, como se fossem outras teclas no teclado.
P.explo: pagamento / dinheiro / máquina parada / início de operação e qualquer rotina ou informação repetitiva.

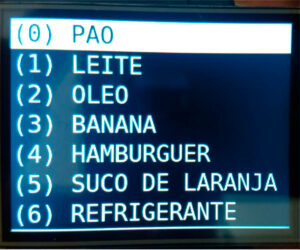

Através da tecla especial Fn entra-se no menú de atalhos, com até 28 registros em 4 páginas ( 7 registros por página ). Estes registros ficam gravados na memória do TED, endereçados préviamente pela aplicação via comando de atalhos.
Acionada a 1a. vez a tecla Fn abre a 1a. página com 7 registros de 1 a 7, bastando digitar o número índice para enviar o registro escolhido ( atalho ) ao Host.
P.explo: digita-se Fn uma vez entrando na 1a. tela … o quarto registro é: (4)BANANA … basta digitar a tecla 4 que será enviado ao Host o registro BANANA.
Para ir para 2a. tela basta acionar novamente a tecla Fn.
Após a 4a. página retorna à 1a. num ciclo rotativo.
4 – OPERAÇÃO _
_ Digitação e Transmissão de Dados: Para o TED enviar um dado para o computador é necessário digitar o dado + tecla Enter;
_ Leitura cód.barras: exatamente o mesmo efeito que a digitação anterior + tecla Enter;
_ Modo de apresentação no visor: na medida em que o dado vai sendo digitado vai sendo apresentado no display ( visor ). Durante a digitação, se o dado for maior do que a linha do display, o cursor pula para a linha de baixo. Em repetidas vezes, os dados mais antigos vão sendo rolados para cima e os novos vão aparecendo sempre na última linha de baixo
_ Os novos modelos TED possuem visor de 7 linhas com até 19 caracteres alfanuméricos por linha.
– Correção de erro de digitação: apaga um a um os caracteres à esquerda do cursor, pressionando-se as teclas acima informadas, ou apaga a linha por completo se pressionada tecla por mais de 1 segundo.
CONSIDERAÇÕES SOBRE BUSCA DE IP
– O TED transmite os dados digitados para o Host ( PC ) na Porta escolhida em UDP. Realizam 3 (três) tentativas de transmissão, caso não receba um pacote de retorno do Host. “
5 – INTERFACES PARA CONEXÃO DE PERIFÉRICOS E MONITOTAMENTO
Os modelos TED Fixos possuem em sua face traseira as seguintes interfaces:
5.1 – Interface USB para conexão de : Leitor de código de barras externo tipo pistola ou outro / Teclado USB / Periféricos em geral com comunicação padrão USB;
5.2 – 2 interfaces seriais RS-232C para conexão de : Balanças de peso / Impressoras / Periféricos em geral com comunicação padrão RS-232C;
5.3 – 1 entrada digital para monitoramento de eventos tipo catraca, passagem de material e outros e 1 saída digital para atuação externa ( transistor coletor aberto ).
